SHDLC: 点对点可靠传输协议的设计与实现
SHDLC：Simplified HDLC（简化版 HDLC)。
本协议参考了 HDLC 协议和 PPP 协议，并采用了类似的帧格式，保持了 HDLC 的简单，又吸取了 PPP 数据压缩的特性。
1. 范围
SHDLC 适用于 A 和 B 两个节点直接相连，不经过路由器等第三方节点的通信，底层保证数据流按顺序传递（比如串口）。
SHDLC 并不适合在 UDP 之上建立可靠的传输协议，要在 UDP 之上实现可靠传输协议，建议使用 QUIC 协议。
2. 目标
在设计 SHDLC 协议时，我们主要考虑以下目标。
-
支持错误检测。数据在传输过程中，无论时单个字节出错，还是整个数据包丢失，都可以检测到。
-
支持错误恢复。数据在传输过程中，即使关键数据（如界定符）出错，也能够从错误状态恢复。
-
支持失败重传。数据包丢失或者收到的数据包出错，通过重传机制确保数据传输成功。
-
支持数据压缩。数据压缩不但可以提高传输效率，同时也变相提高了可靠性。
-
实现简单。要实现一个可靠的传输协议，同时又要兼顾灵活性和传输效率，其实很是复杂的，如果搞得像 TCP 一样复杂，那就没有必要重新设计一个协议了。
3. 格式
3.1 数据包界定符
决定数据包是否结束，常见的方式有以下几种：
- 固定长度的帧。实现简单但不具有通用性。
- 指定数据长度。实现简单但很难实现错误恢复，长度本身一旦出错，后续数据就没法恢复了（除非内核支持）。
- 数据包界定符。实现稍微复杂，但是易于实现错误恢复，即使界定符出错，丢掉当前帧即可。
综合考虑，我们采用界定符来决定数据包的结束，并采用 HDLC 协议同样的界定符 0x7E。
在采用界定符时，数据中就不能出现界定符，否则就会误判数据包的结束。所以如果数据包中出现了界定符，就需要对其进行转义处理。这里采用 HDLC 同样的处理方法，用 0x7D 作为转义字符。
数据包中出现的 0x7E 和 0x7D 都需要进行转义处理：
- 0x7E 转义为 0x7D 0x5E
- 0x7D 转义为 0x7D 0x5D
3.2 数据包检验
采用 16 位 CRC 检验和，多项式如下：
x**0 + x**5 + x**12 + x**16
实现代码请参考：https://github.com/lexus2k/tinyproto/blob/master/src/proto/crc/crc.h
和 HDLC 一样，对包头和原始数据进行校验，而不是对转义后的数据进行校验，这样在实现时要简单一些。
3.3 数据压缩
数据压缩是可选的。如数据包太短，压缩之后数据可能反而会变长。所以一般数据包的长度超出一定值（如 1024) 时才对数据进行压缩。所以在数据包头需要一个字段标识该数据包是否被压缩。
压缩算法采用 zlib 兼容的算法。
用 1 bit 来标识数据包是否压缩。
3.4 数据包的类型
目前定义以下几种有效的数据包类型：
- DATA 正常数据包。
- ACK 确认收到正确数据包
- NACK 确认收到错误数据包。
用 3 bits 来标识包的类型，以备支持新的数据包类型（比如用于流控的数据包）。
3.5 数据包的序号
为了实现简单，目前采用同步数据传输：发送一个数据包，等待对方确认。如果超时或者收到 NACK 回应，需要重新传递，重传可能导致接收方收到重复的数据，所以需要用包的序号来区分是否是重复的数据包。
用 3 bits 来标识包的序号。同步传输有两个序号即可区分是否重复。使用 3 bits 的序号，以后可以支持一定程度的异步传输。
3.6 数据包的具体格式
3.6.1 包头格式
包头占用一个字节，格式如下：
| 保留 (1 位） | 压缩 (1 位） | 序号 (3 位） | 类型 (3 位） |
|---|---|---|---|
| 保留 | 1: 压缩 0: 不压缩 | 递增 | 1:DATA 2:ACK 3:NACK |
C 语言结构定义如下：
typedef enum {
SHDLC_INVALID = 0,
SHDLC_DATA,
SHDLC_ACK,
SHDLC_NACK
} shdlc_frame_type_t;
#pragma pack(push, 1)
typedef union _shdlc_header_t {
uint8_t data;
struct {
uint8_t type : 3;
uint8_t seqno : 3;
uint8_t compressed : 1;
uint8_t reserve : 1;
} s;
} shdlc_header_t;
#pragma pack(pop)
3.6.2 正常数据包
| 界定符 (1B) | header(1B) | 数据（变长） | FCS16(2B) | 界定符 (1B) |
|---|---|---|---|---|
| 0x7E | xx | xxxx | xx xx | 0x7E |
Header的值、数据和FCS视具体情况而定。
3.6.3 ACK 包
| 界定符 (1B) | header(1B) | FCS16(2B) | 界定符 (1B) |
|---|---|---|---|
| 0x7E | 0x02 | 0x22 0x5F | 0x7E |
3.6.4 NACK 包
| 界定符 (1B) | header(1B) | FCS16(2B) | 界定符 (1B) |
|---|---|---|---|
| 0x7E | 0x03 | 0xAB 0x4E | 0x7E |
5. 收发流程

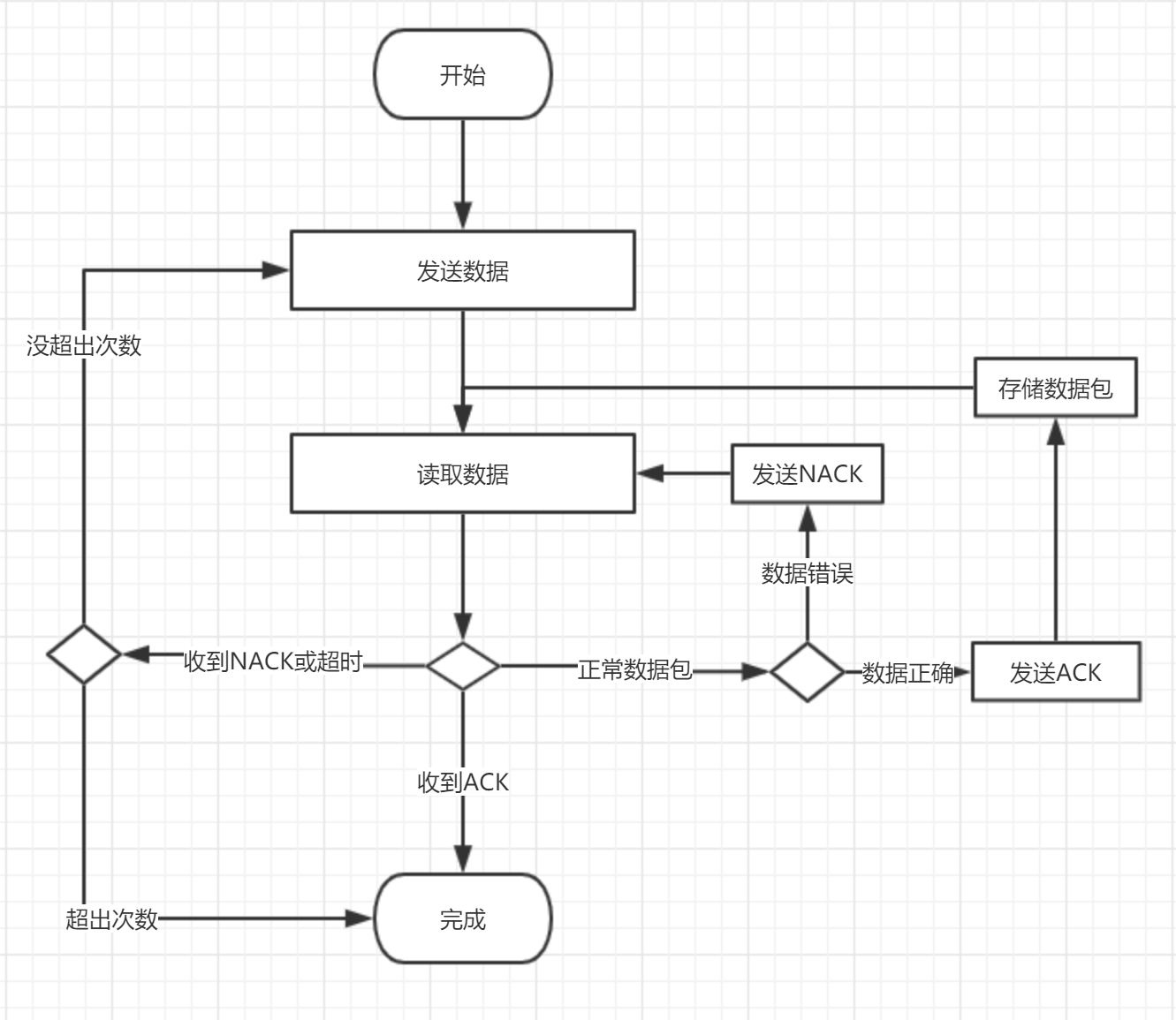

5.1 发送数据
在发送数据的同时，对方也可能发送数据，所以在发送数据后，读取响应数据包时，可能读到的是对方发送的数据包，此时应该把数据保存起来，以供后续读取。

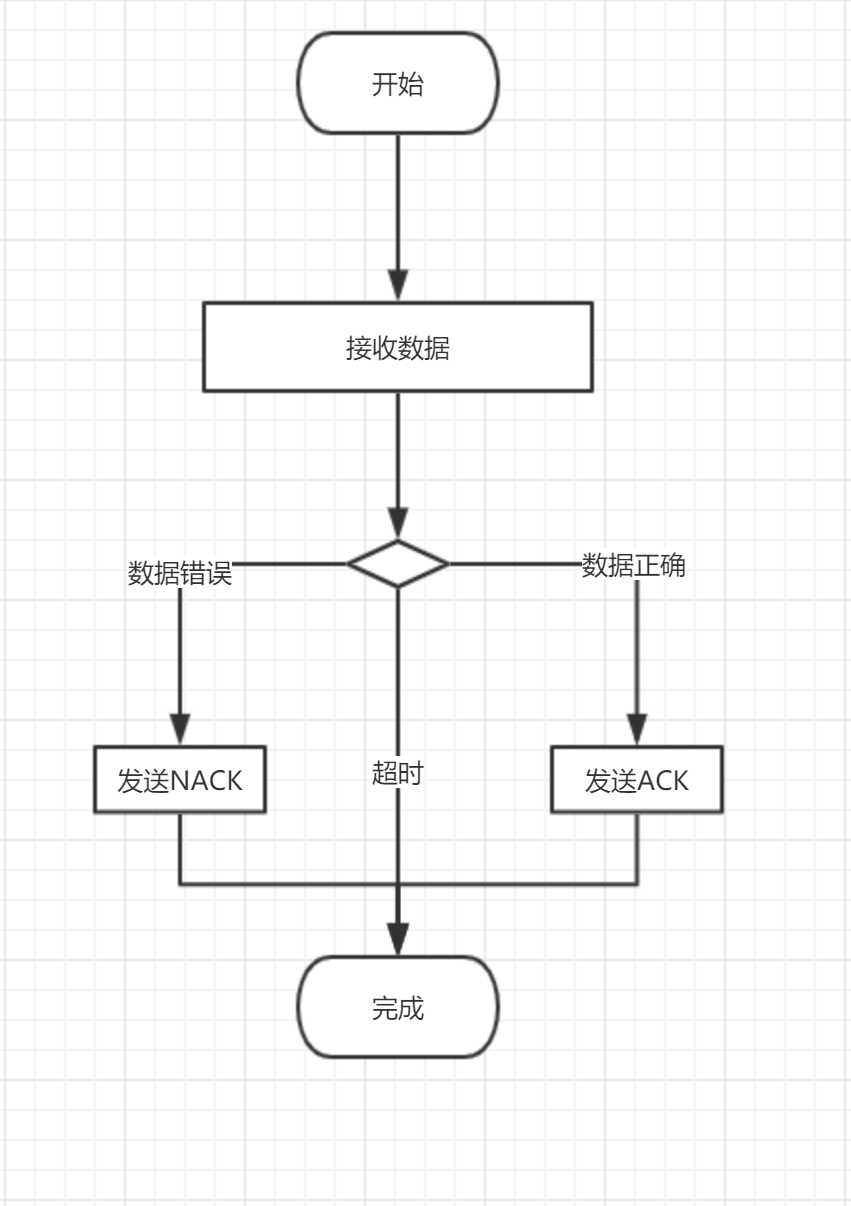

5.2 接收数据
6. 实现与使用
用户并不需要自己实现协议的客户端，我们会提供 C 语言版本的 API（可以绑定到任何编程语言），下面简单介绍一下实现时的思路以及使用方法：

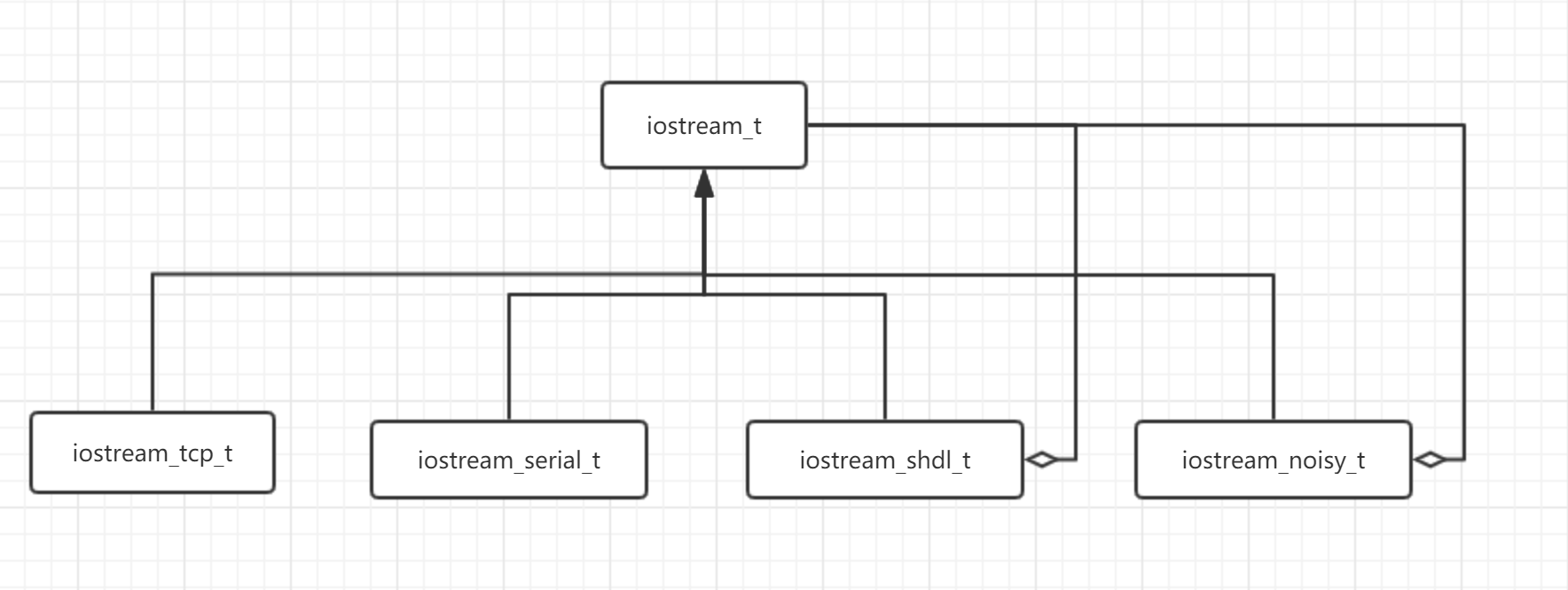

在 TKC (toolkit C library) 中，我们把传输协议抽象成 stream 对象，再通过 装饰模式 给 stream 对象加上新的功能，但是保持 stream 对象原来的接口。
比如，通过 iostream_shdlc_t 可以把不可靠的 iostream_serial_t 装饰成一个可靠的 stream 对象，也可以通过 iostream_noisy_t 把可靠的 iostream_tcp_t 装饰城成不可靠的 stream 对象（方便测试时进行故障注入）。
在实现时，iostream_shdlc_t 可以这样定义：
struct _tk_iostream_shdlc_t {
tk_iostream_t iostream;
/*xxx*/
tk_iostream_t* real_iostream;
};
tk_iostream_t* tk_iostream_shdlc_create(tk_iostream_t* real_iostream);
在装饰模式的帮助下，传入一个不可靠的 stream 对象，返回一个可靠的 stream 对象。对于调用者没有影响。
下面的例子演示把串口 stream 对象包装成可靠的 stream 对象，然后使用 AW-Flow 客户端与 AW-Flow 设备通信的例子：
aw_flow_client_packet_t resp;
tk_iostream_t* iostream = tk_iostream_shdlc_create(tk_iostream_serial_create("COM1"));
aw_flow_client_t* client = aw_flow_client_create(iostream);
aw_flow_client_set_debug(client, TRUE);
aw_flow_client_set_timeout(client, 60 * 1000);
aw_flow_client_send_get_sys_info(client);
aw_flow_client_read_resp(client, &resp);
aw_flow_client_destroy(client);
object_unref(OBJECT(iostream));
